AlphaNet-V3——调整网络结构和预测目标

在 AlphaNet-V1 加入多步长的特征提取层,将池化层替换为门控循环单元(GRU),并尝试预测收益率和超额收益的方向。最后将随机森林模型作为 baseline 进行比较。

TensorBoard 模型结构

AlphaNet-V3 模型结构

上一篇文章 中,我们构建了 AlphaNet-V1 模型,该模型使用固定步长stride=10进行自定义的特征提取(包括相关系数ts_corr、标准差ts_stddev等 7 个运算符函数),进行批标准化后进行最大、平均和最小池化,将特征提取层和池化层的输出展平后连接,最后经过一个全连接隐藏层输出收益率的预测值。

在实证检验后,我们发现 AlphaNet-V1 给出的标签预测值几乎都为常数,只在少部分样本点有突出值,这并不是一个理想的收益率预测值。因此,本文尝试对 AlphaNet-V1 进行两方面的改进:

  1. 调整网络结构。AlphaNet-V1 的网络结构较简单,我们将在 AlphaNet-V3 版本中加入不同步长stride的特征提取层,并将现有的池化层转换为可以记忆时序信息的门控循环单元(GRU)。
  2. 调整标签值。AlphaNet-V1 预测的标签值是个股在未来 10 个交易日的收益率。我们将在 AlphaNet-V3 版本中将预测标签转换为涨跌方向(1 代表上涨,即收益率大于 0;0 代表不变或下跌,即收益率小于或等于 0)和超额收益方向(1 代表收益率大于当批的平均收益率,0 代表收益率小于或等于当批的平均收益率)。

搭建 AlphaNet-V3

加入多步长的特征提取层

AlphaNet-V1 的特征提取层中,固定步长stride=10,我们可以设定其他的步长,拓宽因子挖掘的可能性。

下面我们加入步长stride=3的特征提取层,仍使用 AlphaNet-V1 中的 7 个运算符函数。

由于步长发生变化,因此卷积操作的索引列表也发生了变化。我们需要生成两个不同的index_list,供两个步长不同的特征提取层使用。

Python
# 根据输入的矩阵和卷积操作的步长,计算卷积操作的索引
def get_index_list(matrix, stride):
    """
    args:
        matrix: torch.tensor, the input matrix
        stride: int, the stride of the convolution operation

    return:
        index_list: list, the index of the convolution operation

    """
    W = matrix.shape[3]
    if W % stride == 0:
        index_list = list(np.arange(0, W+stride, stride))
    else:
        mod = W % stride
        index_list = list(np.arange(0, W+stride-mod, stride)) + [W]
    return index_list
# 根据输入的矩阵和卷积操作的步长,计算卷积操作的索引
# inception1 模块使用的卷积操作的步长为 10
index_list_1 = get_index_list(np.zeros((1,1,9,30)), 10)
# inception2 模块使用的卷积操作的步长为 3
index_list_2 = get_index_list(np.zeros((1,1,9,30)), 3)

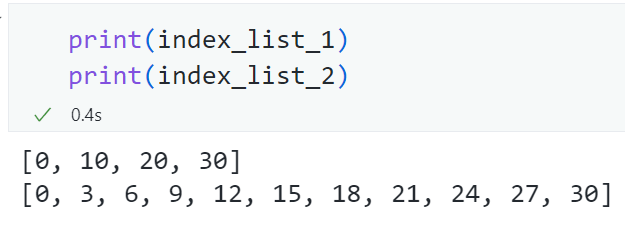

image-20221222155058742

在 AlphaNet-V1 中,我们已经编写了Inception类,它可以接收不同的index_list作为参数,因此我们只需要传入index_list_2即可实现步长为stride=3的特征提取层。

Python
class AlphaNet(nn.Module):

    def __init__(self, combination, combination_rev, index_list_1, index_list_2, fc_num):
        super(AlphaNet, self).__init__()
        self.combination = combination
        self.combination_rev = combination_rev
        # 自定义的 Inception1 模块
        self.Inception_1 = Inception(combination, combination_rev, index_list_1)
        # 自定义的 Inception2 模块
        self.Inception_2 = Inception(combination, combination_rev, index_list_2)
        # 输出层
        self.fc = nn.Linear(fc_num, 1) # 30 -> 1
        # 初始化权重
        self._init_weights()

上面的代码完成了两个平行的特征提取层。

将池化层替换为门控循环单元(GRU)

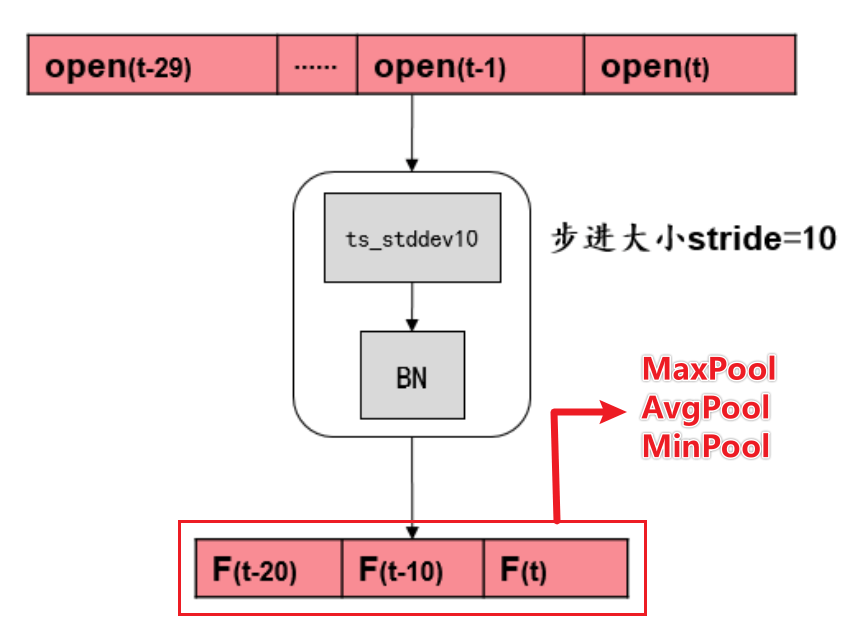

AlphaNet-V1 中的池化层仅是将特征提取层的输出在时序上取最大、平均和最小池化。若特征提取层中的步长stride=10,则池化的作用是将时序上的 3 个值取最大、平均和最小值,转换为 1 个值。这样的操作丧失了特征提取层得到的 3 个值本身的时序信息。

image-20221222160928336

为了保留特征提取层得到的输出本身的时序信息,我们将池化层转换为门控循环单元,它是循环神经网络的一种,可以接受时序输入,并输出带有时序记忆的隐藏状态。

我们自定义的 GRU 层的代码如下。由于特征提取层将得到维数为\(117\times3\)\(117\times10\)的矩阵,因此我们设定input_size=117num_layers设为 2。我们需要的输出是带有时序记忆的隐藏状态。最终将得到维数为\(30\)的矩阵。

Python
class GRU(nn.Module):
    def __init__(self):
        super(GRU, self).__init__()
        self.gru = nn.GRU(input_size=117, hidden_size=30,
                          num_layers=2, batch_first=True, bidirectional=False)

    def forward(self, data):
        # N*time_step*117 -> output: torch.Size([1000, time_step, 30]), hn: torch.Size([2, 1000, 30]), 对于 Inception1, time_step=3, 对于 Inception2, time_step=10
        output, hn = self.gru(data)
        h = hn[-1:] # 使用最后一层 hidden state 的输出,h: torch.Size([1, 1000, 30])
        data = h.squeeze(0) # torch.Size([1000, 30])
        return data  # torch.Size([1000, 30])

将 GRU 层嵌入到自定义的Inception类中:

Python
class Inception(nn.Module):
    """
    Inception, 用于提取时间序列的特征,具体操作包括:

    1. kernel_size 和 stride 为 d=10 或 3 的特征提取层,类似于卷积层,用于提取时间序列的特征。具体包括:(下面以 d=10 为例)

        1. ts_corr4d: 过去 d 天 X 值构成的时序数列和 Y 值构成的时序数列的相关系数
        2. ts_cov4d: 过去 d 天 X 值构成的时序数列和 Y 值构成的时序数列的协方差
        3. ts_stddev4d: 过去 d 天 X 值构成的时序数列的标准差
        4. ts_zscore4d: 过去 d 天 X 值构成的时序数列的平均值除以标准差
        5. ts_return4d: (X - delay(X, d))/delay(X, d)-1, 其中 delay(X, d) 为 X 在 d 天前的取值
        6. ts_decaylinear4d: 过去 d 天 X 值构成的时序数列的加权平均值,权数为 d, d – 1, …, 1(权数之和应为 1,需进行归一化处理),其中离现在越近的日子权数越大
        7. ts_mean4d: 过去 d 天 X 值构成的时序数列的平均值

        各操作得到的张量维数:
        1. 由于涉及两个变量的协方差,因此 ts_corr4d 和 ts_cov4d 的输出为 N*1*36*3
        2. 其余操作均只涉及单变量的时序计算,因此输出为 N*1*9*3

    2. 对第 1 步的输出进行 Batch Normalization 操作,输出维数仍为 N*1*36*3 或 N*1*9*3

    3. 对第 2 步的输出,在 H 维度上拼接,输出维数为 N*1*(2*36+5*9)*3 = N*1*117*3

    4. 对第 3 步的输出,使用 GRU 进行特征提取,输出维数为 N*30

    """

    def __init__(self, combination, combination_rev, index_list):
        """
        combination: 卷积操作时需要的两列数据的组合
        combination_rev: 卷积操作时需要的两列数据的组合,与 combination 相反
        index_list: 卷积操作时需要的时间索引

        """

        super(Inception, self).__init__()
        # 卷积操作时需要的两列数据的组合
        self.combination = combination
        self.combination_rev = combination_rev

        # 卷积操作时需要的时间索引
        self.index_list = index_list

        # 卷积操作后的 Batch Normalization 层
        self.bc1 = nn.BatchNorm2d(1)
        self.bc2 = nn.BatchNorm2d(1)
        self.bc3 = nn.BatchNorm2d(1)
        self.bc4 = nn.BatchNorm2d(1)
        self.bc5 = nn.BatchNorm2d(1)
        self.bc6 = nn.BatchNorm2d(1)
        self.bc7 = nn.BatchNorm2d(1)

        # GRU 层
        self.GRU = GRU()

    def forward(self, data):
        """
        data: 输入的数据,维度为 batch_size*1*9*30

        """
        # 本层的输入为 batch_size*1*9*30, 在训练时不需要反向传播,因此可以使用 detach() 函数
        data = data.detach().cpu().numpy()
        combination = self.combination
        combination_rev = self.combination_rev

        # 卷积操作
        conv1 = self.ts_corr4d(data, combination, combination_rev).to(torch.float)
        conv2 = self.ts_cov4d(data, combination, combination_rev).to(torch.float)
        conv3 = self.ts_stddev4d(data).to(torch.float)
        conv4 = self.ts_zcore4d(data).to(torch.float)
        conv5 = self.ts_return4d(data).to(torch.float)
        conv6 = self.ts_decaylinear4d(data).to(torch.float)
        conv7 = self.ts_mean4d(data).to(torch.float)

        # 卷积操作后的 Batch Normalization
        batch1 = self.bc1(conv1)
        batch2 = self.bc2(conv2)
        batch3 = self.bc3(conv3)
        batch4 = self.bc4(conv4)
        batch5 = self.bc5(conv5)
        batch6 = self.bc6(conv6)
        batch7 = self.bc7(conv7)

        # 在 H 维度上进行特征拼接
        feature = torch.cat(
            [batch1, batch2, batch3, batch4, batch5, batch6, batch7], axis=2)  # N*1*(2*36+5*9)*3 = N*1*117*3

        # GRU 层
        feature = feature.squeeze(1)  # N*1*117*3 -> N*117*3
        feature = feature.permute(0, 2, 1)  # N*117*3 -> N*3*117
        feature = self.GRU(feature)  # N*3*117 -> N*30

        return feature

使用torchsummary包查看网络结构

Python
test = AlphaNet(combination, combination_rev, index_list_1, index_list_2, fc_num=60)

summary(test, input_size=(1, 9, 30))
Text Only
----------------------------------------------------------------
        Layer (type)               Output Shape         Param #
================================================================
       BatchNorm2d-1             [-1, 1, 36, 3]               2
       BatchNorm2d-2             [-1, 1, 36, 3]               2
       BatchNorm2d-3              [-1, 1, 9, 3]               2
       BatchNorm2d-4              [-1, 1, 9, 3]               2
       BatchNorm2d-5              [-1, 1, 9, 3]               2
       BatchNorm2d-6              [-1, 1, 9, 3]               2
       BatchNorm2d-7              [-1, 1, 9, 3]               2
               GRU-8  [[-1, 3, 30], [-1, 2, 30]]               0
               GRU-9                   [-1, 30]               0
        Inception-10                   [-1, 30]               0
      BatchNorm2d-11            [-1, 1, 36, 10]               2
      BatchNorm2d-12            [-1, 1, 36, 10]               2
      BatchNorm2d-13             [-1, 1, 9, 10]               2
      BatchNorm2d-14             [-1, 1, 9, 10]               2
      BatchNorm2d-15             [-1, 1, 9, 10]               2
      BatchNorm2d-16             [-1, 1, 9, 10]               2
      BatchNorm2d-17             [-1, 1, 9, 10]               2
              GRU-18  [[-1, 10, 30], [-1, 2, 30]]               0
              GRU-19                   [-1, 30]               0
        Inception-20                   [-1, 30]               0
           Linear-21                    [-1, 1]              61
================================================================
Total params: 89
Trainable params: 89
Non-trainable params: 0
----------------------------------------------------------------
Input size (MB): 0.00
Forward/backward pass size (MB): 0.17
Params size (MB): 0.00
Estimated Total Size (MB): 0.17
----------------------------------------------------------------

不知道为什么,这里的 GRU 层并没有显示待估计的参数,实际上 GRU 层也是需要估计非常多的参数的。

在 2 个特征提取层及 GRU 层后,将输出展平后拼接,得到\(60\times1\)的矩阵,直接连接到预测目标即可输出预测值,这样就构建了 AlphaNet-V3。

使用TensorBoard查看网络结构

我们可以使用TensorBoard对模型进行可视化,主要代码如下。

Python
from tensorboardX import SummaryWriter  # 用于进行可视化

from torchviz import make_dot

sample_data = torch.rand(1000, 1, 9, 30)
# 1. 来用 tensorflow 进行可视化
with SummaryWriter("./log", comment="sample_model_visualization") as sw:
    sw.add_graph(alphanet, sample_data)

# 2. 保存成 pt 文件后进行可视化
torch.save(alphanet, "./log/alphanet_v3_gru.pt")

# 3. 使用 graphviz 进行可视化
out = alphanet(sample_data)
g = make_dot(out)
g.render('alphanet_v3_gru', view=False)  # 这种方式会生成一个 pdf 文件

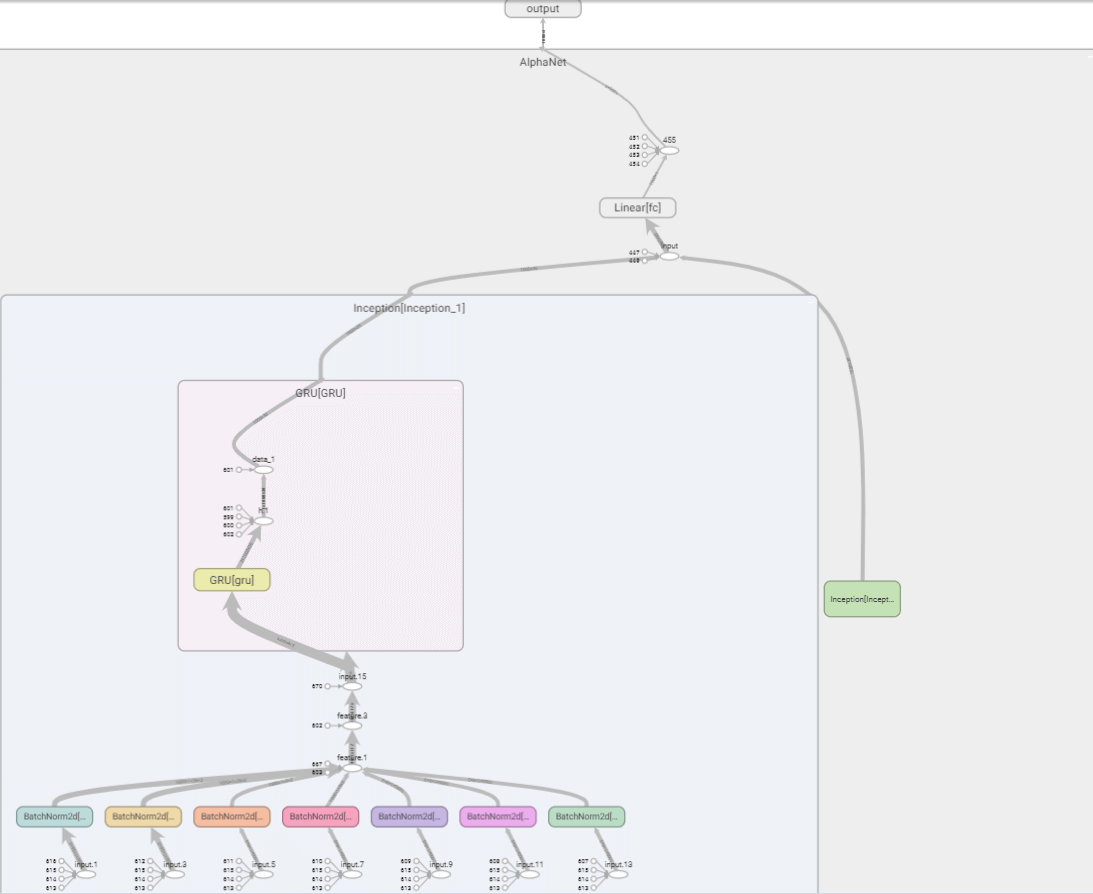

TensorBoard中,查看网络结构如下。由于特征提取层的运算符函数太多,且有两个步长不同的的平行的特征提取层,若全部展开则宽度太大,因此这里只展开其中一个。

TensorBoard 模型结构

训练和测试模型

相比 AlphaNet-V1,AlphaNet-V3 加入了步长stride=3的特征提取层、将池化层转换为保留时序信息的 GRU 层,模型变得更复杂。在训练模型时,训练 20 轮以上才显现出收敛的趋势。因此我们将epoch_num设为 30。

Python
epoch_num = 30
train_loss_list = []
test_loss_list = []
best_test_epoch, best_test_loss = 0, np.inf
for epoch in range(1, epoch_num+1):
    train_loss, test_loss = 0, 0
    # 在训练集中训练模型
    alphanet.train()  # 关于。train() 的作用,可以参考 https://stackoverflow.com/questions/51433378/what-does-model-train-do-in-pytorch
    train_batch_num = 0
    for data, label in tqdm(train_loader, f'Epoch {epoch}-train', leave=False):
        train_batch_num += 1
        # 准备数据
        data, label = data.to(torch.float), label.to(torch.float)
        # 得到训练集的预测值
        out_put = alphanet(data)
        # 计算损失
        loss = criterion(out_put, label)
        # 将损失值加入到本轮训练的损失中
        train_loss += loss.item()
        # 梯度清零
        optimizer.zero_grad() # 关于。zero_grad() 的作用,可以参考 https://stackoverflow.com/questions/48001598/why-do-we-need-to-call-zero-grad-in-pytorch
        # 反向传播求解梯度
        loss.backward()
        # 更新权重参数
        optimizer.step()

    # 测试模式
    alphanet.eval()
    test_batch_num = 0
    with torch.no_grad():
        for data, label in tqdm(test_loader, f'Epoch {epoch}-test ', leave=False):
            test_batch_num += 1
            data, label = data.to(torch.float), label.to(torch.float)
            # 得到测试集的预测值
            y_pred = alphanet(data)
            # 计算损失
            loss = criterion(y_pred, label)
            # 将损失值加入到本轮测试的损失中
            test_loss += loss.item()

    train_loss_list.append(train_loss/train_batch_num)
    test_loss_list.append(test_loss/test_batch_num)

绘制训练集和测试集上损失的变化

Python
# 画出损失函数的变化
fig = plt.figure(figsize=(9, 6))
# 字号
plt.rcParams['font.size'] = 16
ax = fig.add_subplot(111)
ax.plot(train_loss_list, 'r', label='train loss')
ax.plot(test_loss_list, 'b', label='test loss')
# 设置 y 轴范围
ax.set_ylim(bottom=0, top=0.1)
ax.legend()
ax.set(xlabel='Epoch')
ax.set(ylabel='MSE Loss')
plt.show()

image-20221222190109549

经过测试发现,训练集和验证集在训练 20 轮左右就已经收敛,损失已不再下降。为了探究模型给出了什么样的预测值,我们接下来比较部分样本标签的预测值和真实值。

预测值和真实值的比较

为方便查看,我们截取最后一批训练样本的前 200 个样本,对比模型的预测标签值和真实标签值。

Python
# 绘制部分预测值和真实值
y_pred = y_pred.detach().numpy()
label = label.detach().numpy()
# 截取部分数据
part = range(0, 200)
plt.plot(y_pred[part], label='pred')
plt.plot(label[part], label='true')
plt.legend()
plt.show()

image-20221222190543853

AlphaNet-V3 的模型结构更复杂,输出的预测值并不全是常数,可以作为对收益率的预测值。

但我们也可以注意到 AlphaNet-V3 给出的收益率预测值的波动明显比真实值的波动更大,从这一点上看,预测效果并不是很理想。这可能是因为预测收益率的具体数值的难度较大,我们后续考虑将预测目标转换为收益率的方向(即个股在未来 10 个交易日的价格涨跌),以及超额收益的方向(即个股在未来 10 个交易日的收益率相对截面平均收益率的大小)。

调整预测目标:收益率的方向

为了调整预测目标,将回归问题转换为二分类问题,我们需要在代码中作如下的调整。

将预测标签转换为 0 和 1

Python
# 由于是分类问题,因此将 y 大于 0 的标签设置为 1,小于 0 的标签设置为 0
trainy[trainy > 0] = 1
trainy[trainy < 0] = 0
testy[testy > 0] = 1
testy[testy < 0] = 0

全连接层最后的激活函数设为sigmoid,使得最终输出在 0 到 1 之间

Python
def forward(self, data):
    data_1 = self.Inception_1(data) # N*30
    data_2 = self.Inception_2(data) # N*30
    pool_cat = torch.cat([data_1, data_2], axis=1) # N*60
    # 输出层
    data = self.fc(pool_cat)
    # 激活函数,使输出值在 0 到 1 之间
    data = torch.sigmoid(data)
    data = data.to(torch.float)

    return data

损失函数设为Binary Cross Entropy

在回归问题中,我们使用的损失函数为均方误差 MSE。在二分类问题中,适合使用BCELoss(),即 Binary Cross Entropy Loss 二元交叉熵。

Python
# 由于是分类问题,因此使用 Binary Cross Entropy 损失函数
criterion = nn.BCELoss()

绘制训练集和测试集上损失的变化

image-20221222192146000

训练集和测试集的损失值较为接近,均在 0.69 左右。训练轮次在 5 轮左右时效果较好。

预测值和真实值的比较

ROC 曲线

对于二分类问题,我们可以绘制 ROC 曲线来评价预测效果。

Python
# 绘制 ROC 曲线
fpr, tpr, thresholds = metrics.roc_curve(label, y_pred)
plt.plot(fpr, tpr, color='darkorange', lw=2, label='ROC curve')
plt.plot([0, 1], [0, 1], color='navy', lw=2, linestyle='--')
plt.xlabel('False Positive Rate')
plt.ylabel('True Positive Rate')
plt.title('ROC Curve')
plt.legend(loc="lower right")
plt.show()

image-20221222192511533

可以看到,ROC 曲线仅略高于次对角线,说明预测效果仅略高于基于样本正负比率的随机猜测。

混淆矩阵

我们可以绘制混淆矩阵,查看正负例样本的预测情况。

Python
# 绘制混淆矩阵
y_pred = np.where(y_pred > 0.5, 1, 0)
cm = metrics.confusion_matrix(label, y_pred)

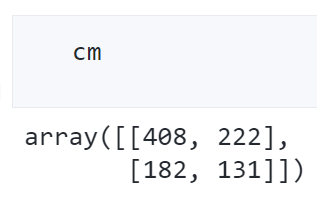

image-20221222192830751

Python
import seaborn as sn
plt.figure(figsize = (10,8))
sn.heatmap(cm, annot=True, cmap='Blues', fmt='d')
plt.xlabel('y_pred')
plt.ylabel('y_true')

image-20221222192849349

从混淆矩阵中可以看出,预测结果确实和真实数据中的正负比例很接近,说明我们的预测结果确实近似于基于样本数据的“随机猜测”。

这在信噪比极低的金融领域是可以理解的,我们的模型只用到了简单的量价数据,在生成涨跌信号的准确度上并不应奢求能获得非常好的预测效果。

调整预测目标:超额收益率的方向

由于市场存在不可分散的系统性风险,个股的收益率数值通常受市场环境的影响很大。在积极组合管理领域,投资者更希望找到能够打败市场、具有超额收益的个股。因此我们再次调整预测目标为个股在 10 个交易日后的超额收益的正负值。

将预测标签转换为超额收益率的正负

需要先计算截面的收益率均值,再根据个股收益率相对于截面收益率的大小,确定超额收益率的正负,并以此作为预测目标。

由于我们的样本并没有包含全市场的所有个股,因此这样的计算会有偏差。

Python
# 由于是超额收益的分类问题,因此将 y 大于 trainy.mean() 的标签设置为 1,小于 trainy.mean() 的标签设置为 0
train_mean_y = trainy.mean().item()
trainy[trainy > train_mean_y] = 1
trainy[trainy < train_mean_y] = 0
test_mean_y = testy.mean().item()
testy[testy > test_mean_y] = 1
testy[testy < test_mean_y] = 0

其他代码基本与“预测收益率的方向”一致,在此不再赘述。

绘制训练集和测试集上损失的变化

image-20221222193631521

损失值得结果与“预测收益率的方向”相比略有下降,或许说明模型在预测超额收益率的方向上表现更好。

预测值和真实值的比较

ROC 曲线

image-20221222193750323

混淆矩阵

image-20221222194347192

尽管我们做了多种尝试,但发现 ROC 曲线和混淆矩阵的表现依旧一般,模型在分类准确率上效果并不理想。

将随机森林模型作为 baseline 进行比较

我们的特征均为量价数据,个股在每一天有\(9\times30=270\)个特征。随机森林模型在训练时并不会用到全部特征,而是会随机抽取样本和特征。作为基准模型,我们不进行额外的特征工程,也不刻意调整模型参数,仅将基准结果与前面构造的 AlphaNet-V3 进行比较。

我们以“超额收益率的方向”作为预测目标,前文已经介绍过了 AlphaNet-V3 的预测效果,这里我们介绍随机森林模型进行分类预测的过程。

在前面的神经网络中,我们的输入数据是\(9\times30\)的矩阵,在随机森林模型中,我们需要将二维矩阵展平,再输入到模型中。

Python
# 读取数据
X_train = np.load('../data/X_train.npy')
# # 将数据转换为二维
X_train = X_train.reshape(X_train.shape[0], -1)
y_train = np.load('../data/y_train.npy')
X_test = np.load('../data/X_test.npy')
# 将数据转换为二维
X_test = X_test.reshape(X_test.shape[0], -1)
y_test = np.load('../data/y_test.npy')
# 查看数据的大小
print("训练集特征维数:", X_train.shape)
print("训练集标签维数:", y_train.shape)
print("测试集特征维数:", X_test.shape)
print("测试集标签维数:", y_test.shape)

# 由于是超额收益的分类问题,因此将 y 大于 y_train.mean() 的标签设置为 1,小于 y_train.mean() 的标签设置为 0
train_mean_y = y_train.mean()
y_train[y_train > train_mean_y] = 1
y_train[y_train < train_mean_y] = 0
test_mean_y = y_test.mean()
y_test[y_test > test_mean_y] = 1
y_test[y_test < test_mean_y] = 0

训练和测试模型

Python
# 构建随机森林模型
clf = RandomForestClassifier(random_state=0, n_jobs=-1)
clf.fit(X_train, y_train)
# 在测试集上预测
y_pred = clf.predict(X_test)
y_pred_proba = clf.predict_proba(X_test)[:,1]

输出模型评价指标的函数

Python
# 在测试集上给出模型分类的效果
def evaluate(true, pred):
    print('accuracy:{:.2%}'.format(metrics.accuracy_score(true, pred)))
    print('precision:{:.2%}'.format(metrics.precision_score(true, pred)))
    print('recall:{:.2%}'.format(metrics.recall_score(true, pred)))
    print('f1-score:{:.2%}'.format(metrics.f1_score(true, pred)))
Python
evaluate(y_test, y_pred)

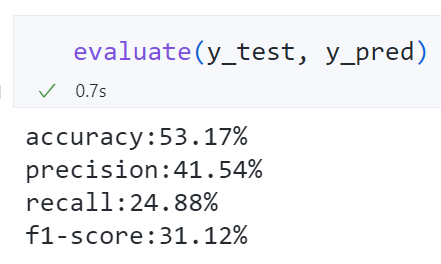

image-20221223120215460

精确率、召回率均较低,基准模型的表现也不好。

特征重要性排序

随机森林模型可以基于信息增益对特征重要性进行排序。

在代码中,需要为展平后的 270 个特征设定名称。

Python
# 为 270 个特征设定名字
feature_names = ['open', 'high', 'low', 'close', 'vwap', 'volume', 'return1', 'turn', 'free_turn']
time = range(29, -1, -1)
all_feature_names = []
for i in feature_names:
    for j in time:
        all_feature_names.append(i + '_' + str(j))
feat_importances = pd.Series(clf.feature_importances_, index=all_feature_names)
Python
# 将特征重要性排序后绘图
ax = feat_importances.sort_values()[250:].plot(kind='barh', figsize=(12, 6))
# 设置横坐标格式
ax.xaxis.set_major_formatter(plt.FuncFormatter(lambda x, pos: "{:.2%}".format(x)))
# 设置标题
ax.set_title('Importance of Features')
# 如果不需要显示特征重要性的大小数值,可以使用下面 2 行代码
# for container in ax.containers:
#     ax.bar_label(container)
# 如果需要显示特征重要性的大小数值,可以使用下面的代码
x_offset = 0
y_offset = 0
for p in ax.patches:
    b = p.get_bbox()
    val = "{:.2%}".format(b.x1)
    ax.annotate(val, (b.x1 + 0.0002, b.y1 - 0.4))

image-20221223120440331

最重要的特征几乎都为vwap,说明基于成交量的加权价格可能是预测超额收益的重要因素。

ROC 曲线

Python
# 绘制 ROC 曲线
fpr, tpr, thresholds = metrics.roc_curve(y_test, y_pred_proba)
plt.plot(fpr, tpr, color='darkorange', lw=2, label='ROC curve')
plt.plot([0, 1], [0, 1], color='navy', lw=2, linestyle='--')
plt.xlabel('False Positive Rate')
plt.ylabel('True Positive Rate')
plt.title('ROC Curve')
plt.legend(loc="lower right")
plt.show()

image-20221223120549749

混淆矩阵

image-20221223121130542

ROC 曲线几乎和次对角线重合,混淆矩阵的分类准确率、召回率都不高,说明在随机森林模型上的预测效果同样不佳。

总结和结论

本文主要实现了:

  1. 基于个股在过去 30 个交易日的 9 个量价数据,构造“图片”矩阵,作为 AlphaNet 的输入数据。
  2. 构造自定义的特征提取层,实现 2 种基于双变量的特征提取层和 5 种基于单变量的特征提取层。
  3. 以 10 为步长,将自定义的特征提取层与批标准化层、最大(平均、最小)池化层、全连接层结合,以均方误差 MSE 为损失函数,输出收益率值的预测目标。
  4. 在训练集和验证集上做检验,发现可能是由于模型过于简单,损失值很快收敛,且预测值几乎都为常数。为此做了一些改进。
  5. 改进 1:将池化层替换为门控循环单元(GRU)。改进后的预测结果能给出不同的收益率值,但波动率明显比真实值更大。
  6. 改进 2:调整预测目标为收益率和方向和超额收益的方向。将全连接层的激活函数设为sigmoid,损失函数设为Binary Cross Entropy,对测试集上的预测效果进行评估,发现 ROC 曲线和混淆矩阵都接近随机猜测。
  7. 与基 Baseline 随机森林模型进行比较。我们将随机森林模型应用于对个股在未来 10 个交易日的超额收益的预测,发现vwap是最重要的特征。但模型评价指标也告诉我们很难准确地预测超额收益率的方向。

未来研究方向

虽然本文测试的几个模型均算不上理想,但这或许就是金融市场的特点:低信噪比、难以预测。在开始进行这个项目前,我也并不期待能搭建出预测准确率高得惊人的模型。在回顾模型是如何构建的同时,我也想到了未来可以继续拓展的方向:

  1. 扩充特征数据。本文只用到了 9 个量价数据,且都是日频的数据。在高频领域可以构造出更多的分钟频甚至更高频的特征数据。对于数据结构与本文相似的特征,AlphaNet 都可以接受作为输入。更多的特征数据也意味着更多解释收益率的可能性,也许能提高模型的预测效果。
  2. 进一步调整模型结构和参数。由于前期搭建的模型表现并不理想,且研究时间有限,我并没有花费大量时间进行参数调优,只是参考了原始研究报告中的参数。模型中的步长、GRU 层数、全连接层的设计、Dropout rate 等,都可以进行参数寻优,或许能取得更好的效果。
  3. 使用更大量的数据进行训练。由于数据的可得性,本文下载 15000 余个样本数据耗时 3 个多小时。在有充足的数据来源的情况下,可以考虑对更大量的样本进行训练和测试。

参考资料和个人贡献

参考资料

  1. 本文的研究思路来自华泰证券研究所金融工程组的两篇研究报告:《华泰人工智能系列之三十二-AlphaNet:因子挖掘神经网络》《华泰人工智能系列之三十四 - 再探 AlphaNet:结构和特征优化》。这两篇报告介绍了如何借鉴卷积神经网络 CNN 和门控循环单元 GRU 的思想,搭建基于量价数据进行因子挖掘的神经网络。我使用的模型参数也是基于研究报告中给出的。

  2. 本文获取数据和构造运算符函数的方法参考了知乎的回答:如何实现用遗传算法或神经网络进行因子挖掘?

个人贡献(以下成果均为原创)

  1. 对参考代码码进行了逐行测试,确保理解源代码的作用,并尽可能详尽地添加了注释(例如输入数据在神经网络中的每一个阶段的维数变化,在注释中均有标明)。

  2. 精简了参考代码中的冗余部分,例如将两个 Inception 类合并成一个统一的类,通过输入不同的index_list来实现不同步长的特征提取层。

  3. 添加了步长stride=3的特征提取层。
  4. 构造了改进后使用门控循环单元(GRU)替换池化层的代码,并测试了数据在这一阶段的维数变化。
  5. 使用torchsummary包和TensorBoard查看网络结构。
  6. 调整了预测目标为收益率和超额收益的方向,完成了对模型的评价、预测值和真实值的比较。
  7. 添加了随机森林模型作为基准模型的模型表现,与 AlphaNet 进行了对比。

收获与致谢

我想做这个课题的动机是:自定义的特征提取层借鉴了课内学的 CNN 的思想,并且提取出的这些特征本身具有逻辑。面对时序信息,也有 LSTM、GRU 这类循环神经网络的组件可以搭配使用。当拥有海量特征数据时,使用神经网络进行数据挖掘是一种高效、快捷的方法。虽然最终没有实现预测效果极好的模型,但我也收获了很多新的知识和经验:

  1. 对课内所学的知识有了更深的理解。在选题阶段,我希望所做的东西尽量与课内所学相关,不要超出自己的认知太多,或者自学起来不要花费太久,否则我自己都不能理解我的模型在做什么。我参考的研究报告中使用了类似卷积神经网络的特征提取层,我觉得和课内学的知识很相似,自己也能够理解并用代码实现它。在加入批标准化层、门控循环单元(GRU)时,我自学了一些教程文档、教学视频,更加理解了它们的原理和实现方法。

  2. 熟悉了使用 PyTorch 搭建神经网络的流程。在这个大作业之前,我应用深度学习的经验仅限课内个人作业 3 中使用 Keras 搭建过情绪识别的卷积神经网络。我看到业界有很多量化研究岗位要求应聘者会使用 PyTorch,因此我想学习使用 PyTorch 来搭建一个神经网络模型。在这次作业中,我体会了构造数据、自定义层、构建模型、输出模型结构、载入数据、训练和测试数据的整个流程,对我的实践经历是极大的丰富。

  3. 对量化研究有了更多的思考。在实践之前,我不知道神经网络究竟能为量化研究带来多大的作用。我对预测结果有些期待,但最后效果不佳,我更理解了金融领域的低信噪比、难以预测的特点。自己动手实现了 AlphaNet 的想法,并检验了它的效果,我更明白了简单的量价指标和预测模型很难取得长久的正收益。

感谢两位老师和助教学长这学期的辛勤付出,也感谢 DS&BA 项目组将大数据技术这门课调整到研一第一学期讲授。虽然时间比较紧,但学到的理论和实践经历都是很丰富的,这为我们在业界求职带来了很多帮助。

评论
