决策树可视化

使用pydotplusgraphviz对决策树进行可视化。

image-20221122084948130

安装包

安装包的方法可以参考这篇帖子

打印决策树

Python
# 打印预测用户打算在什么平台申领的决策树
from sklearn.tree import export_graphviz

dot_data = export_graphviz(clf, out_file=None, feature_names=['性别', '年龄', 'XX'], class_names=clf.classes_, filled=True, rounded=True, special_characters=True)

import pydotplus

graph = pydotplus.graph_from_dot_data(dot_data)

# 添加环境变量,否则会报错找不到 Graphviz 的安装路径
import os
os.environ["PATH"] += os.pathsep + 'C:/Program Files/Graphviz/bin'

# 导出为 svg 格式的图片,这样能够支持中文
graph.write_svg("文件名.svg")

如果报错找不到 Graphviz 的安装路径,记得把 Graphviz 的 bin 目录路径通过os.environ["PATH"] += os.pathsep + 'C:/Program Files/Graphviz/bin'添加到环境变量中。

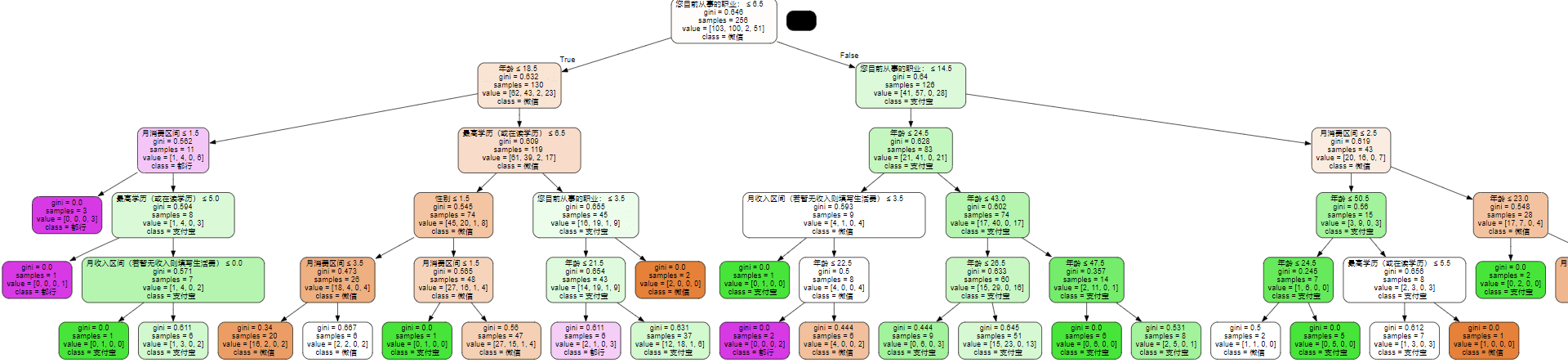

导出结果

image-20221122084948130

将决策树可视化可以帮助我们理解这颗决策树究竟是如何运行的。
